● 「断面計算Ⅲ-N」って何ができるの？

汎用の断面計算ツールです。構造設計の補助ツールとしてお使いください。線積分を応用した計算機能があり、「断面計算Ⅲ-N」は、まあどんなけったいなかっこうのものでも取り扱えます。
構造物の断面性能を計算するツールで、面積、重心、断面２次モーメント、等の計算を行い、ビジュアルな出力ができます。
主要なJIS断面についてはサーチする機能もあります。

「断面計算Ⅲ-N」は骨組計算Ⅳとのリンクも可能です。
JIS 断面も線積分データに自動展開してから計算に入りますので、フィレット部分なども正確に計算することができますし、展開データを補正して、再計算することもできます。

線積分を使った計算では傾斜軸回りの断面性能値も出力できます。

「断面計算Ⅲ-N」はあらゆる断面に対応可。以下はサンプルです。

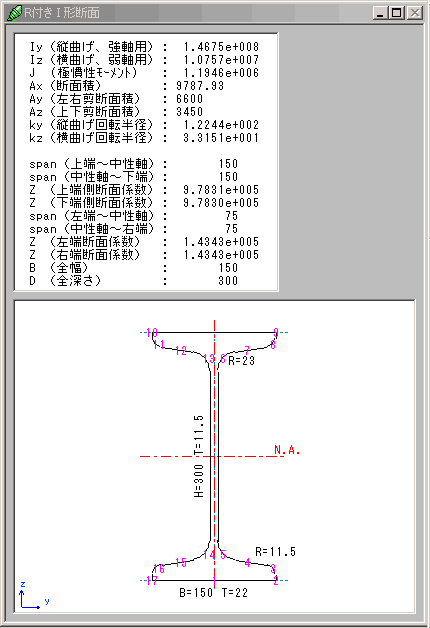

I 型断面 L 型断面 Box 断面パイプ断面

R付き山形鋼
JIS 断面対応リップみぞ形断面
JIS 断面対応 R付きＨ型鋼
JIS 断面対応

任意断面1
Plateの集合任意断面2
Plateと小骨の集合任意断面3
線積分（円弧と線）

結果は汎用インデックスファイルに書き込めるため、後利用にも便利です。
CSVファイルに書き込んで、エクセル、アクセスで読み込むこともできます。
作画画面は、PNG DF に切り出して書き込み、そのままワープロ、メールに貼り付けることができます。

● 「断面計算Ⅲ-N」は複雑な断面に対応

こんな断面の断面計算で苦しんだことはありませんか？
下図は、JIS 規格要目から自動データ生成機能を利用して断面データを正確に発生させ、線積分で求めたものです。円弧と直線の連続で指定します。妙な形のアングル材とかに便利です。
コーナーＲとか、肉厚が変化するものを正確に計算したいときは、線積分機能を使用ください。

● 断面計算Ⅱからの機能変更

「断面計算Ⅲ-N」は、主に次の点を改正しました。
これ以外にもいろいろやって、もう覚えていません。

本格的な MDI スタイルのソフト
JIS 準拠断面、単独断面、任意断面で別々の入力画面を用意。
ガイダンスを別画面にして見やすくした。
PDF 出力対応。（ただし、Acrobat 非リーダ版等が必要です。）
印刷プレビューが充実。
ファイルサーチ機能を改正。
JIS断面、線積分断面に傾斜軸回りの断面２次Ｍｔ表を印刷可とした。
