VC++6 による BMP/PNG DF変換プロジェクト
変換プロジェクトのプログラムソースの説明
March.08.2011
トップ >
PNG画像変換トップ >
ここ
■
プログラムソースの説明
●
骨子
「PNG 利用術」で紹介されているソフトから少しいじっただけでインストールしています。
PngTestDlg.cpp/h だけ見れば十分です。
●
全体的に悩んだところ
[ コーディングスタイル ]
昔風の C スタイルで書かれていましたので、I/F の関係で呼び出すところも C 風コーディングが必要でした。
[ ２次元配列 ]

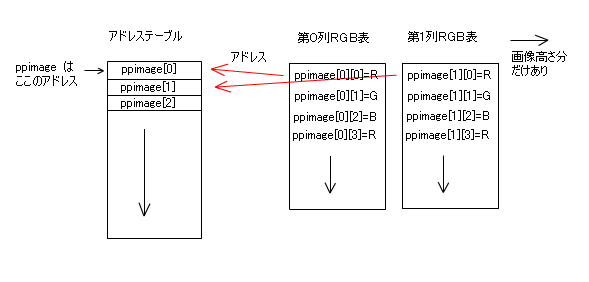

画像格納用の２次元配列( **image ) にも悩みました。
わかりやすくするために **ppimage という変数に変えました。
ポインタのポインタです。可変長の２次元配列を取り扱うためのものです。
画像を横１列ごとにスライスして、画像幅＊３ドットの配列を確保してRGB データを格納したものが、画像高さ分あります。
その配列の先頭アドレスを表形式に格納したものがアドレス表で、その先頭アドレスが ppimage です。
●
BMP 変換で悩んだところ
1) ４ビットタイプ PNG
下図はネットで株をやっている人達には有名な「リアルタイム世界の株価と為替」からサンプリングした画像です。
４ビットで、カラーパレット付きです。当然４ビットタイプのBMP に変換しました。
４ビットのPNG も４ビットの BMP も、「へえ〜、こんなの使うんだ」と驚きましたが、対応しました。
2) カラーパレット
コンバータ Png2Bmp.exe でイラストのような色数の少ない PNG ファイルをBMP 変換すると４、８ビットタイプのBMP ファイルに変換されます。
４、８ビットタイプはカラーパレットを持っていますのでこの変換が必要です。
そこで同様にカラーパレット付の BMP DF に変換するようにしました。
24ビットタイプにするとぐっと大きなファイルになりますので、色数が少ないと有効です。
3) γ補正
元プログラムでは、γ補正するところがあります。この変換を受けたRGB 情報を別画像ファイルに書き出すと、当然元画像ファイルとは内容が変わってしまいます。
ソースの該当部分（ read_png_image( ) )にコメントをつけていますので、プログラム開発時に注意ください。
3) α補正
元プログラムにはありませんでしたが、透過画像（α）対策をしています。
カラータイプ３で、カラーパレットデータの後に tRNS データが定義されているときは、背景を白として補正するようにしました。
また、カラータイプ６では、RGB の後ろについている A バイトで同じように補正しています。
不要なときは、この部分をカットしてください。
●
PNG 変換で悩んだところ
1) カラーパレット
８ビットタイプのBMP DF のときは、カラーパレット付きのPNG DF に変換しています。
2) γ補正
元プログラムの中で、γ=1.0 をセットしていて、そのままにしていますが、若干の違和感があります。
とりあえず、この行をコメントにしています。
3) ４，８ビットタイプ対策
４、８ビットタイプのBMP DF のときは、それぞれ、４，８ビットタイプのPNG DF に変換しています。
●
関数の説明
PngTest.cpp に組み込んだ関数の説明をします。詳しくは PngTest.cpp のソースを参照ください。
できるだけコメントを書き込むようにしましたのでわかりやすくなったとは思いますが？
[ PNG 利用術からほとんどそのまま借用した関数 ]
PngTest.cpp の先頭部分にあります。リターンを void から BOOL に変えた程度です。
理解したコメントを追加してあります。
- BOOL check_if_png( );
- BOOL read_png_info( );
- BOOL read_png_image( );
- BOOL write_png( );
[ 作った関数 ]
今回用意した画像変換用の主な関数です。
理解したコメントを追加してあります。
- void OnPngToBmp( ); -- ボタンクリック時の呼び出し関数
- void OnBmpToPng( ); -- 同上
- void OnClipToPngDF( ); -- 同上
- void OnClipToBmpDF( ); -- 同上
- BOOL BmpDFWrByRGBBuf( ); -- パレットなしの PNG データの BMP DF 書込み
- BOOL BmpDFWrByRGBBufWithPlt8( ); -- 8 ビットタイプパレット付きの PNG データの BMP DF 書込み
- BOOL BmpDFWrByRGBBufWithPlt4( ); -- 4 ビットタイプパレット付きの PNG データの BMP DF 書込み
- BOOL ClipPicGet() -- クリップ画像の取り込み
- BOOL BmpDFWrByClipRGBBuf( ); -- クリップ画像のカラーマップなし、２４ビットタイプ BMP DF 書込み
- BOOL BmpDFWrByClipRGBBufWithPlt8( ); -- クリップ画像の８ビットタイプカラーマップ付き BMP DF 書込み
- BOOL BmpDFWrByClipRGBBufWithPlt4( ); -- クリップ画像の４ビットタイプカラーマップ付き BMP DF 書込み
- BOOL PngDFWrByClipRGBBuf( ); -- クリップ画像のパレットなしの８ビットタイプ PNG DF 書込み
- BOOL PngDFWrByClipRGBBufWithPlt8( ); -- クリップ画像のパレット付き８ビットタイプ PNG DF 書込み
- BOOL PngDFWrByClipRGBBufWithPlt4( ); -- クリップ画像のパレット付き４ビットタイプ PNG DF 書込み
- void RGBtableSort(); -- R,G,B を合成した int データを小さい順にソート
●
クリップ画像の取り込み処理
ソースがわかりにくいかもしれませんので、若干の説明を加えておきます。
[ クリップ画像が必要 ]
当たり前ですが、実行時には事前にクリップボードへ画像を取り込んでください。
PrintSceenキー（もしくは Alt+PrintSceen キー）にて。
[ 取り込みは DIB タイプ ]
CF_DIB を指定して取り込んでいます。
これは、BMP DF の先頭部分だけがないイメージで取り出せますので、ヘッダだけつけて書き込めばすぐに BMP DF ができますが、このままでは巨大なファイルになりますので「料理」し、コンパクトにします。
[ 色数判定 ]
BMP も PNG も１６色、２５６色以内ならカラーマップ/BMP もしくはパレット/PNG 付きファイルにすることによりぐっと圧縮できます。
そこで、取り込んだ画像から RGB を取り出し、さらに RGBコード(int)として合成し、色数を判断しています。
色数によって次のように処理しています。
- １６色以内なら、４ビットタイプパレット付きPNG もしくは４ビットタイプカラーマップ付き BMP として保存
- ２５６色以内なら、８ビットタイプパレット付きPNG もしくは８ビットタイプカラーマップ付き BMP として保存
- ２５７色以上なら、８ビットタイプパレットなしPNG もしくは、２４ビットタイプ BMP として保存
●
α補正
αチャンネルの取扱い
の頁を参照ください。
PNG→ BMP DF 変換には、入手できた画像で検証した変換機能を織り込みました。
詳しくはソースを参照ください。
