★ GPS 情報取得例２
■ サンプル画像

次のところからピックアップしたサンプル画像から GPS 情報を取り出してみます。

JPGGPSMODIFY/JPGGPSMAP for Widows(http://www.ksky.ne.jp/~yamama/jpggpsmap/manual.htm)


[ サンプル画像２ ]


■ ファイル先頭部の解析

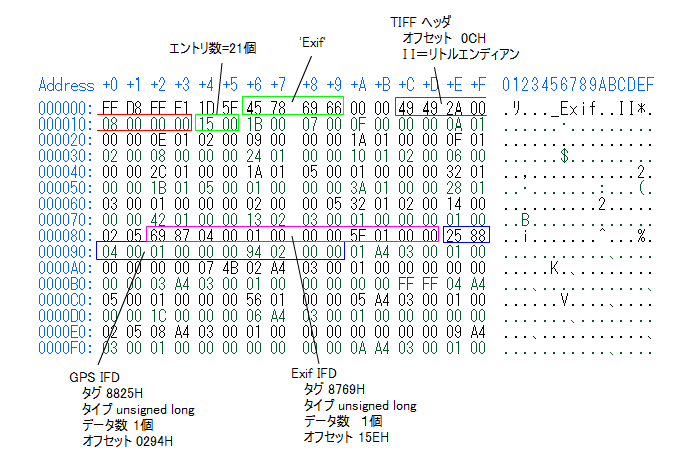

先頭の２５６バイトです。



次の順で確認します。

●'Exif' 文字列の確認

まず先頭部に　'Exif' という文字列をチェックします。（ないかもしれない？）

●TIFF Header 確認

その後に TIFF Header があることを確認します。ない画像もあり、なければ GPS 情報もありません。

この先頭アドレス（本例では 0C H)がオフセット補正量になり、指定オフセット量はこの分だけ加えて絶対位置を計算しなければなりません。

TIFF Headerは８バイト構成でつぎのようになっています。

先頭２バイト−−　'II'(49H,49H,リトルエンディアン＝インテル方式)
次の２バイト−−　2AH,00H （リトルエンディアン）
次の４バイト−−　最初のIFD へのポインタ（TIFF Header からのずれバイト数） 08H
本例では、IFD ポインタ値=08H ですが、実際には　08H + 0CH = 14H から実データがあります。

●0th IFD = Primary IFD データのチェック

エントリ先頭は 14Hで、ここからが IFD です。

●GPS タグの有無チェック

上のエントリ表の中に GPSタグ があることを確認する。（なければ GPS 情報はありません）

GPS タグの 2588H(リトルエンディアン）の有無をチェックする。
8EH から該当データの１２バイトがあり、そのエントリの最終４バイトがGPS IFD へのオフセット（上例では　0294H)を取得する。

■ ＧＰＳ情報の取得

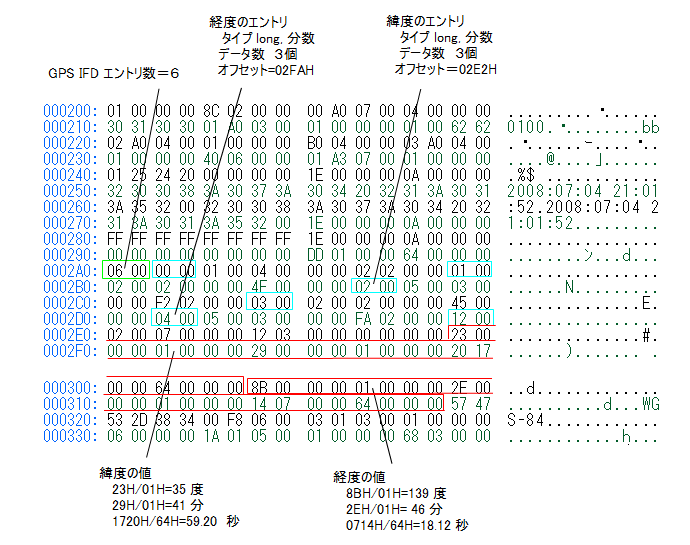

先頭から５１２バイト目からの３０４バイトです。
2A0H (=294H+0CH) バイト目からGPS データがあります。



次の順で確認します。

●南北

タグ=01H のエントリでは、02H(ASCII 文字）の２バイトが指定されており、4FH='N'＋ヌル がある。つまり北緯である。

●緯度

タグ=02H のエントリでは、05H(LONG,分数）が指定されており、オフセット 02E2H なので、実アドレスは 02E2H + 0CH = 2EEH である。
2EEH からの実データは、 23H(=35), 01H, 029H(=41),01H,1720H (=5920),64H(=100)である。→ 35/1度41/1分5920/100秒 or 35度41分59.20秒

●東西

タグ=03H のエントリでは、02(ASCII 文字）の２バイトが指定されており、45H='E' ＋ヌルがある。つまり東経である。

●経度

タグ=04H のエントリでは、05H(LONG,分数）が指定されており、オフセット 02FAH なので、実アドレスは 02FAH + 0CH = 306H である。
306H からの実データは、 8BH(=139), 01H, 2EH(=46),01H,0714H(=1812),64H(=100) である。→ 139/1度46/1分1812/100秒 or 139度46分18.12秒

●測地系

タグ=12H のエントリでは、02H(ASCII）の７バイトが指定されており、オフセット 0312H なので、実アドレスは 0312H + 0CH = 31EH である。
31EH からの実データは、 'WGS-84' の６文字＋ヌルである。
